Porovnávání záznamu stavu chrupu třemi metodami – elektronická zdravotní dokumentace versus ruční zápis do WHO karty


Lifetime Electronic Health Record in Dentristry versus WHO Paper Card

Introduction:
The electronic health record (EHR) is a computerized health information system where provider record detailed encounter information such as patient demographics, encounter summaries, medical history allergies, intolerances, and lab test histories [9]. The EHR will be used in future diagnostic and treatment decision making. The decision is always taken by a physician or dentist. Medical documentation contains information about treatment, communication with insurance service system and statistical data evaluation. The EHR may support and improve future diagnostics and therapy in general. The data can be used in statistics and other scientific purposes.

Aim:
The aim of study is to verify the simplicity of data process implementation and time of data storing for modification of classical paper WHO dental card, lifetime dental EHR controlled by keyboard and lifetime dental EHR controlled by voice.

Methods:
All three methods were applied on 126 patients. The dental status of patients was examined and the data recorded in classical way into the paper WHO dental card. The same person recorded all data to lifetime dental EHR using keyboard and using voice. Then we compared the time, which was needed for recording the data using these three methods.

Using Friedaman test we found very significant differences in time of recording among three methods (p<0.001). We can see that the paper WHO dental card was recorded quickly, but its reuse due to missing electronic form is difficult. Times for recording data using keyboard or voice in lifetime dental EHR were not significantly different (Wilcoxon pair test for statistical comparison reached the value p=0.09).

Conclusion:
The clinical practice demanded to find ways to eliminate the need to touch peri­pherals like keyboard, mouse and touch screen. Therefore the automatic speech recognition was added to enable dentist to use the software without a single touch. This way we eliminated the need for computer operator and unnecessary hygienic procedures (washing hands, changing gloves etc.).

Key words:
dentistry – data storing – electronic health record – voice control


Autoři: K. Chleborád 1;  K. Zvára jr. 2,3;  T. Dostálová 1;  M. Seydlová 1;  R. Ivančaková 4;  K. Zvára 2,3;  J. Zvárová 2,3
Působiště autorů: Dětská stomatologická klinika 2. LF UK a FN Motol, Praha 1;  EuroMISE, s. r. o., Praha 2;  Oddělení medicínské informatiky, Ústav informatiky Akademie věd, ČR 3;  Stomatologická klinika LF UK a FN, Hradec Králové 4
Vyšlo v časopise: Česká stomatologie / Praktické zubní lékařství, ročník 111, 2011, 3, s. 57-64
Kategorie: Praktické sdělení

Souhrn

Úvod:
Informace ve zdravotnické dokumentaci slouží k mnoha účelům: mohou být použity k dia­gnostice a terapii; zdravotnická dokumentace obsahuje informace, které mohou být podkladem pro finanční úhrady za ošetření nebo pro čerpání úhrady ze zdravotního pojištění [9]. Data mohou být využita ke statistickému vyhodnocení a jiným odborným, případně vědeckým účelům.

Cíl:
Cílem studie je ověřit jednoduchost ukládání dat a porovnání časové náročnosti tří metod záznamu dentálních údajů: zápis do modifikované WHO karty a dentální elektronický zdravotní záznam (EZZ) ovládaný klávesnicí nebo hlasem.

Metody:
Všechny tři metody byly použity u 126 pacientů. Stav chrupu zjištěný při klinickém vyšetření byl nejprve klasickým způsobem zapsán do WHO karty. Stejná osoba pak provedla záznam do EZZ za použití klávesnice nebo při ovládání hlasem. Poté jsme porovnávali dobu, potřebnou k uložení záznamu u všech tří metod.

Užitím Friedmanova testu jsme nalezli signifikantní rozdíly časové náročnosti mezi třemi metodami (p <0,001). Ruční zápis do WHO karty byl proveden rychle, ale jeho opětovné použití je velmi obtížné, protože není v elektronické podobě.

Rozdíl časové náročnosti záznamů vyšetření při použití EZZ ovládaného klávesnicí nebo hlasem nebyl signifikantní (Wilcoxonův párový test dosáhl hodnoty p = 0,09).

Závěr:
V klinické praxi je požadováno najít způsoby, jak se vyhnout ručnímu ovládání dentálního EZZ pomocí klávesnice, myši či dotykové obrazovky. Proto byl přidán automatický systém rozpoznání (ASR), aby umožnil zubnímu lékaři používání softwaru bez nutnosti dotykového ovládání. Tímto způsobem eliminujeme potřebu druhé osoby, která provádí zápis do počítače nebo nadbytečné hygienické úkony (mytí rukou, výměna rukavic atd.).

Klíčová slova:
stomatologie – sběr dat – elektronický zdravotní záznam – ovládání pomocí hlasu

Úvod

Elektronický zdravotnický záznam (EZZ) může být definován jako digitálně uložená zdravotnická informace o určitém jedinci za účelem podpory kontinuity péče, vzdělávání a výzkumu a zajištění ochrany osobních informací po celou dobu. EZZ je také nástroj pro vyhodnocení posloupnosti péče a následně kvality, přístupu a efektivity poskytnuté zdravotní péče. EZZ obsahuje klinické a administrativní údaje o pacientovi, jež jsou dostupné, zabezpečené a velmi užívané v evropském mnohojazyčném prostředí. Dobré elektronické zdravotnické systémy pomáhají uživatelům získat informace rychle a v uživatelsky přívětivém rozhraní, zabezpečují jednoduchou komunikaci s ostatními systémy a zefektivňují práci uživatele.

Dentální EZZ je založen na těchto předpokladech a podporuje decentralizovaný řetězec stomatologické péče. Postupně může nahradit záznamy údajů v papírové formě ve stomatologických ordinacích, stejně jako v centrech poskytujících stomatologickou péči. V roce 1991 publikoval Lékařský institut (Institut of Medicine) v USA zprávu nazvanou „The Computer – Based Patient Record: An Essential Technology for Health Care“ (Počítačový záznam o pacientovi: esenciální technologie pro zdravotní péči) [3], popisující potřebu elektronických zdravotních záznamů a tvorbu doporučení do budoucnosti. Ve stejném roce byl v Evropě formulován požadavek na elektronické zdravotní záznamy v programu Evropské Unie R&D, nazvaném AIM – Advanced Informatics in Medicine (Pokročilá informatika v medicíně) [4]. Další doporučení byla odsouhlasena v AIM: CEN sympozium o zdravotních záznamech v roce 1993 [2] a jeho pokračování EU: CEN sympozium v roce 1997 [5].

Výhody počítačového záznamu o pacientovi byly popsány například v práci autorů Quakk, Westerman a van Bemmel (1987) [12]. Získané informace, zejména od zdravotnických odborníků, generují automatické připomínky a varování, jež mohou redukovat chyby při léčbě.

Použití hlasového ovládání jako vhodná náhrada ovládání počítače pomocí klávesnice a myši bylo testováno od roku 1990 [10]. Potřeba použití lidského hlasu k ovládání počítače nebo jiných zařízení nastává v typicky manuálně náročných medicínských oborech, jako jsou chirurgie nebo stomatologie [6].

Od roku 2004 existuje elektronický zdravotní záznam (EZZ) s názvem MUDR (Multimedia Universal Distributed electronic health Record), který byl vyvinut v Oddělení medicínské informatiky Ústavu informatiky AV ČR. MUDR poskytuje strukturovaný způsob ukládání dat, založený na ontologiích zdravotnických disciplín, kombinovaných se samostatným textem a s možností dynamického rozšíření a modifikací soustavy souborných vlastností bez jakékoliv změny struktury databáze.

Dentální EZZ uchovává údaje o jednotlivci, jako zdravotní historii, zdravotní předpoklady, vyšetření, léčbu nebo medikaci, ale je také předpokladem pro pokročilejší zpracování těchto údajů, které může například podporovat rozhodování zubního lékaře při stanovení správné diagnózy onemocnění orofaciální soustavy [11].

Uživatelské rozhraní pro stomatologii může být založeno na komponentě Dent Cross, jež je realizována jako samostatná knihovna DentCross.dll a plně vyvinuta pro platformu NET Framework, používající jako základ vývojové nástroje Microsoft Visual Studio.Net 2003 [14]. Tento model by umožnil reprezentovat ontologii základních zubních struktur člověka. To je založeno na předpokladu, že by tento model měl být schopen popsat všechny situace a neztratit žádnou podstatnou informaci pro obor zubní lékařství. Ontologie reprezentuje statický pohled na pacientův chrup v dané době. Vychází z klasifikace chrupu, jež lokalizuje pozici jednotlivých zubů v oblouku. 2D RTG snímky mohou doplňovat tuto informaci.

Uživatelské rozhraní pro stomatologii je založeno na komponentě Dent Cross, kde každý existující zub je popsán za použití jeho základních anatomických struktur – korunka, kořen, závěsný aparát zubu. Soubor doplňují informace o prořezávání zubů. Je rozšířen o speciální rozhraní Natural Root (endodontické pojmy), jež reprezentuje stavy jako pulpitis, nekróza, gangréna a endodontické ošetření. Toto rozhraní je přímo propojeno s možností prezentovat dentální implantáty. Korunkové rozhraní podporuje záchovnou stomatologii, tedy kariézní léze a výplně. Protetické rozhraní je realizováno třídou snímatelná náhrada, třídou fixní náhrada se speciálními kategoriemi, jako je např. korunka. V databázi jsou uloženy informace o použitých materiálech. Výsledný model může být použit jako základ ČSN EN 13606-1-4:2010 shrnutí dentálního elektronického zdravotního záznamu (EZZ) (obr. 2, 3, 4).

Prostředek automatického rozpoznávání řeči ASR (The Automatic Speech Recognition) byl realizován jako samostatná aplikace pracující v prostředí režimu datové stanice [9]. Komunikační protokol umožňuje spuštění a zastavení procesu rozpoznávání, provozní konfiguraci úkolu rozpoznávání a také přijímání rozpoznaných frází od uživatele. ASR systém je nezávislý na osobě, která hovoří, a je založen na statistickém přístupu.

Cílem studie je ověřit jednoduchost ukládání dat a porovnání časové náročnosti tří metod pořizování údajů o stavu chrupu do zubního kříže: ruční zápis do WHO karty (obr. 1), [13] a dentální EZZ ovládaný klávesnicí nebo hlasem (obr. 2, 3, 4).

Obr. 1 Klasická zubní WHO karta
Obr. 1 Klasická zubní WHO karta

Obr. 1 Klasická zubní WHO karta (zadní strana)
Obr. 1 Klasická zubní WHO karta (zadní strana)

Obr. 2 Zubní elektronický zdravotní záznam – stálý chrup
Obr. 2 Zubní elektronický zdravotní záznam – stálý chrup

Obr. 3 Zubní elektronický zdravotní záznam – smíšený chrup
Obr. 3 Zubní elektronický zdravotní záznam – smíšený chrup

Obr. 4 Zubní elektronický zdravotní záznam – dočasný chrup
Obr. 4 Zubní elektronický zdravotní záznam – dočasný chrup

Materiály a metody

Soubor vyšetřovaných jedinců tvořilo 70 žen a 56 mužů do 18 let věku.Výběr byl náhodný, v rozpětí od 2 do 18 let věku. Údaje z vyšetření stavu chrupu byly vždy nejprve zaznamenány do zubního kříže WHO karty, poté do EZZ ovládaného klávesnicí a na závěr do EZZ ovládaného pomocí hlasu.

Statistické metody

Nejprve byly provedeny popisné statistiky v původním měřítku. Ruční zápis do WHO karty je nepochybně nejrychlejší, má také nejmenší variabilitu, kdežto oba zbývající způsoby záznamu jsou navzájem podobné. Je patrné, že s rostoucí dobou roste variabilita výsledků a že se pak výsledky navzájem méně podobají. Krabicový diagram (obr. 5) naznačuje, že rozdělení není symetrické, takže bude problém použít klasický model analýzy rozptylu. V případě logaritmické transformace je symetrie nadějnější, jak naznačují testy normality. Alespoň v případě záznamu do WHO karty již o normalitě není pochyb. K porovnávání tří způsobů záznamu můžeme použít Friedmanův test, který je na nenormalitě rozdělení nezávislý.

Obr. 5 Krabicový diagram tří použitých metod záznamu vyšetření pacientů
Obr. 5 Krabicový diagram tří použitých metod záznamu vyšetření pacientů

Výsledky

Porovnávali jsme tedy časovou náročnost vložení informací do zubního kříže za po­uži­tí tří různých metod záznamu.

A: WHO zubní karta – ruční zápis – není v elektronické podobě

B: EZZ – ovládaný klávesnicí

C: EZZ – ovládaný hlasem

Všechny tři metody byly použity u 126 pacientů. Stav chrupu zjištěný při klinickém vyšetření byl nejprve klasickým způsobem zapsán do WHO karty. Stejná osoba pak provedla záznam do EZZ za použití klávesnice a ovládání hlasem. Jednotlivé záznamy vyšetření jedince byly pořízeny časově odděleně tak, aby paměťový otisk z prvního vyšetření neovlivňoval vyšetřující při pořízení elektronických záznamů. Všechny tři metody zaznamenala stejná osoba. Vyšetřující a záznamy pořizující osoba prošla předem tréninkem používání systému MUDR a ASR. Probíhaly pravidelné schůzky mezi tvůrci programu a naše pracoviště se aktivně podílelo na vývoji těchto systémů. Poté jsme porovnávali dobu (tab. 1), potřebnou k pořízení záznamu u všech tří metod. Užitím Fried­manova testu jsme nalezli velmi signifikantní rozdíly časové náročnosti mezi třemi metodami (p <0,001). Vidíme, že ruční zápis do WHO karty byl proveden rychle (obr. 5), ale jeho opětovné použití je velmi obtížné díky tomu, že není v elektronické podobě.

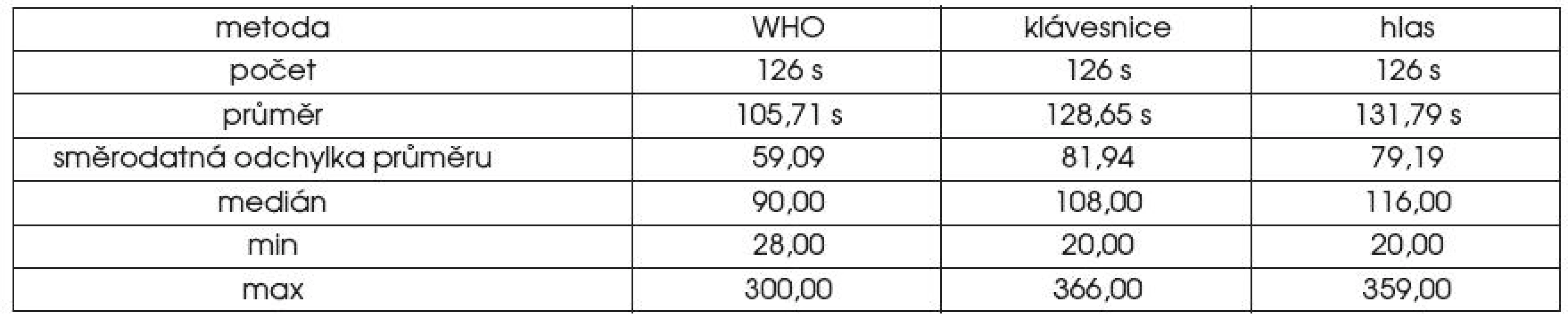

Tab. 1. Základní charakteristiky tří metod záznamu vyšetření chrupu
Základní charakteristiky tří metod záznamu vyšetření chrupu

Rozdíl časové náročnosti záznamů vyšetření při použití EZZ ovládaného klávesnicí nebo hlasem nebyl signifikantní (Wilcoxonův párový test dosáhl hodnoty p = 0,09).

Diskuse a závěr

EZZ je používán různými odborníky poskytujícími zdravotní péči a také při sběru dat pro epidemiologické účely. Mezi uživateli jsou používány rozdílné součásti databáze EZZ, protože sem patří lékaři, zubní lékaři, sestry, radiologové, lékárníci a rentgenologičtí laboranti. EZZ využívají také pacienti nebo jejich rodiče [7, 8]. Koncept EZZ pokrývá široký rozsah různých informačních systémů od oborových subsystémů až ke komplexnímu EZZ záznamu.

Dentální EZZ je nezbytný nástroj podporující společnou péči o pacienta ve stomatologii. Není to samostatný systém v ordinaci zubního lékaře nebo na klinice, ale soubor zdravotních záznamů o pacientovi, ve kterém jsou postupně ukládány informace o stomatologické péči během života pacienta. Přístup k těmto informacím je vázán na autorizaci odborníků a na uložení těchto informací standardizovanou cestou. Složitost zadání je technologickou výzvou k realizaci komplexního systému elektronických zdravotních záznamů.

Z naší studie je patrné, že zubní lékaři mohou vytvářet záznamy ve strukturovaném grafickém EZZ [14]. Standardizovaná terminologie pomáhá odstraňovat chyby při zápisu informace do EZZ [1]. Pro potřebu získání elektronických záznamů dat (zdravotní historie pacienta, zdravotní stav, léčba a medikace) bylo spojeno hlasem ovládané uživatelské rozhraní s univerzálním grafickým zubním křížem, jenž je součástí dentálního EZZ.

Dentální EZZ podporuje zpracování stomatologických dat. Potvrdilo se, že tento nový typ souboru dat je přesný a časová náročnost ukládání záznamů dat je srovnatelná s klasickou metodou záznamu.

Poděkování

Studie byla podporována projektem Centra biomedicínské informatiky MŠMT ČR číslo 1M06014 a IGA MZ ČR číslo 9991–4.

MUDr. Karel Chleborád
Dětská stomatologická klinika 2. LF UK a FN Motol
V Úvalu 84
150 06 Praha 5
e-mail: karel.chleborad@tiscali.cz


Zdroje

1. Ceusters, V., Elkin, P., Smith, B.: Negative findings in electronic health records and biomedical ontologies: A realist approach. Int. J. Med. Inform., roč. 76, 2007, Suppl. 3, s. 326–333.

2. Commission of the European Communities DG XIII, AIM-CEN. Workshop on the Medical Record, roč. I–II, 1993.

3. Dick, R. S., Steen, E. B.; eds. The computer-based patient record: An essential technology for health care. Washington, D.C., Institute of Medicine, National Academy Press, 1991.

4. European Commission, DG XIII, Telematics applications programme (1994–1998), Work-programme, 15 December, 1994.

5. European Commission, Proceedings of the second EU-CEN workshop on the electronic health­care record, Porto Carras, Greece, May 1997.

6. Grasso, M. A.: Automated speech recognition in medical applications. MD Computing, roč. 12, 1995, č. 1, s. 16–23.

7. Hayrinen, K., Saranto, K., Nykanen, P.: Definition, structure, content, use and impacts of electronic health records: A review of the research literature. Int. J. Med. Inform., roč. 77, 2008, č. 5, s. 291–304.

8. Hippmann, R., Dostalova, T., Zvarova, J., Nagy, M., Seydlova, M., Hanzlicek, P., Kriz, P., Smidl, L., Trmal, J.: Voice supported electronic health record for temporomandibular joint disorders. Methods Inf. Med., roč. 49, 2010, č. 2, s.168–172.

9. Ludwick, D. A., Doucette, J.: Adopting electronic medical records in primary care: Lessons learned from health information systems implementation experience in seven countries. Int. J. Med. Inform., roč. 78, 2009, s. 22–31.

10. Nagy, M., Hanzlicek, P., Zvarova, J., Dostalova, T., Seydlova, M., Hippmann, R., Smidl, L., Trmal, J., Psutka, J.: Voice-controlled data entry in dental electronic health record, technology and informatics, eHealth beyond the horizon – get it there. Proceedings of MIE, 2008, s. 529–534.

11. Noehr, C.: Evaluation of electronic health record systems. IMIA yearbook of medical informatics 2006. Methods Inf. Med., roč. 45, 2006, Suppl. 1, s. 107–113.

12. Quakk, M. J., Westerman, R. F., van Bemmel, J. H.: Comparisons between written and computerised patient histories. Br. Med. J., roč. 295, 1987, č. 3, s. 184–190.

13. WHO Oral Health Assessment form 1997. htpp://www.whocollab.od.mah.se/expl/whoform97.pdf.

14. Zvarova, J., Dostalova, T., Hanzlicek, P., Teuberova, Z., Nagy, M., Pies, M., Seydlova, M., Eliasova, H., Simkova, H.: Electronic health record for forensic dentistry. Methods Inf. Med., roč. 47, 2008, č. 1, s. 8–13.
