Použití BOLD efektu při vyšetření cerebrovaskulární rezervní kapacity


The Use of the BOLD Effect when Examining Cerebrovascular Reserve Capacity

Aim:
To describe the method of cerebrovascular reserve capacity (CVRC) examinati on with the use of a BOLD (blo od oxygenati on level dependent) effect and to present the comparison of the obtained results with the results of SPECT as a standard method.

Pati ents and methods:

This paper describes a gro up of seven pati ents with unilateral internal carotid occlusi on, who underwent CVRC examinati on with BOLD MRI and 99mTc- HMPAO SPECT. The obtained data were preprocessed and two regi ons of interest (ROI) were defined in the perfusi on territory of the middle cerebral artery and in the watershed supraventricular white matter. The results of both examinati ons were a utomatically extracted using these two ROIs, allowing statistical comparison.

Results:
In this gro up of pati ents, a statistically significant (p < 0.01) Pe arson correlati on coeffici ent of 0.716 was fo und for the whole gro up of ROIs (2 ROIs per pati ent). The images resulting from both examinati ons also demonstrate go od correlati on between the two methods, even on visu al inspecti on.

Conclusi on:
The results of CVRC examinati on using BOLD effect correlate well with the results of SPECT. The work confirms the experi ence described in the small number of available internati onal publicati ons, more over, it provides the re ader with a descripti on of a simple, clinically well fe asible methodology of this relatively new CVRC examinati on method.


Autoři: A. Zolal 1;  M. Sameš 1;  P. Vachata 1;  R. Bartoš 1;  M. Nováková 2;  R. Kopáček 3;  M. Derner 2
Působiště autorů: Krajská zdravotní, a. s., Masarykova nemocnice v Ústí nad Labem, o. z. Neurochirurgická klinika UJEP 1;  Krajská zdravotní, a. s., Masarykova nemocnice v Ústí nad Labem, o. z. Radiodiagnostické oddělení 2;  Krajská zdravotní, a. s., Masarykova nemocnice v Ústí nad Labem, o. z. Oddělení nukleární medicíny 3
Vyšlo v časopise: Cesk Slov Neurol N 2009; 72/105(5): 476-480
Kategorie: Krátké sdělení

Souhrn

Cíl:
Cílem tohoto krátkého sdělení je popsat postup vyšetření cerebrovaskulární rezervní kapacity (CVRC) pomocí BOLD (Blo od Oxygenati on Level Dependent) efektu a představit porovnání výsledků s výsledky standardní metody SPECT (Single Photon Emissi on Computed Tomography).

So ubor a metodika:

Práce popisuje so ubor sedmi případů paci entů s jednostranným uzávěrem vnitřní karotidy, kteří byli vyšetřeni za pomocí BOLD MR a 99mTc- HMPAO SPECT. Získaná data byla počítačově předzpracována a v povodí arteri a cerebri medi a i ve „watershed“ supraventrikulární bílé hmotě byly určeny zájmové oblasti (ROI, Regi on Of Interest). Obě hodnoty od sebe byly odečteny a výsledky statisticky porovnány.

Výsledky:
U so uboru paci entů byl nalezen signifikantní (p < 0,01) Pe arsonův korelační koefici ent 0,716 při porovnání celého so uboru ROI (dvě ROI u každého paci enta). Výsledné obrazy obo u vyšetření ukazují i při vizu álním hodnocení na dobro u korelaci obo u metod.

Závěr:
Výsledky vyšetření CVRC pomocí BOLD efektu dobře korelují s výsledky vyšetření SPECT. Tyto výsledky potvrzují zkušenosti popisované v zatím malém množství zahraničních publikací. Naše práce zároveň přináší popis jednoduché, v klinické praxi dobře proveditelné metodiky relativně nového způsobu vyšetření CVRC.

Úvod

V poslední době bylo v zahraniční literatuře možné pozorovat vzestup zájmu o metody magnetické rezonance pro vyšetření cerebrovaskulární rezervní kapacity. Zejména technologicky nové metody – BOLD (Blood Oxygenation Level Dependent) a ASL (Arterial Spin Labeling), se dočkaly v minulých letech celé řady publikací popisujících technické provedení i porovnání s výsledky jiných metod. Ně­kte­ré postupy zahrnují použití klasického vyšetřovacího paradigmatu funkční magnetické rezonance (fMR) a porovnání velikosti aktivit mezi oběma hemisférami. Tento postup je ale dle recentních zpráv z porovnání s ostatními metodami přinejmenším nespolehlivý [1]. Druhou, lépe přijímanou metodou je zobrazení změn prokrvení mozkové tkáně po vazodilatačním stimulu – zde je při vyšetření BOLD tímto stimulem nejčastěji inhalace směsi vzduchu s CO2. Cílem této práce je popsat naše zkušenosti s vyšetřením změn prokrvení mozkové tkáně po inhalaci vzduchu obohaceném o 5% CO2 pomocí BOLD efektu na skupině pacientů s jednostrannou okluzí karotidy a porovnat je se standardním vyšetření SPECT. Jak vyšetření SPECT po aplikaci 99mTc-HMPAO a porovnání klidových obrazů s obrazy získanými po vazodilatačním stimulu [2], tak MR vyšetření založené na BOLD efektu [3] zobrazí dle dostupných literárních údajů především změny regionálního krevního průtoku (CBF). Porovnání těchto změn je pak podkladem pro hodnocení CVRC v postižené hemisféře – samotné snížení CBF na klidovém skenu pro hodnocení ve smyslu snížení CVRC nestačí [4]. Významným omezením použitelnosti velké řady popisovaných metod používajících BOLD efekt k určení CVRC je dle našeho názoru nutnost použití komplikovaného MR – kompatibilního ventilačního aparátu umožňujícího monitorování a titraci výdechového parciálního tlaku CO2 (PetCO2) [3]. Naším dalším cílem tedy bylo vyvinout takový postup vyšetření, který by byl jednoduše proveditelný.

Soubor a metodika

V této pilotní studijní skupině bylo zahrnuto sedm pacientů (šest mužů, jedna žena, průměrný věk 59,7 roku ± 11,8). Všichni pacienti byli postiženi jednostrannou okluzí vnitřní karotidy, dva pacienti byli asymptomatičtí, pět symptomatických (tab. 1). Kritériem pro výběr pacientů k zařazení do této studie byla okluze vnitřní karotidy, známky snížené CVRC na orientačním vyšetření trans­kraniální dopplerovskou sonografií (TCD) nebo pro tuto metodu neprostupné temporální okno. Pacienti, u nichž v souvislosti s uzávěrem karotidy došlo k dokončenému iktu, byli do studie zařazeni nejdříve tři měsíce po příhodě. U všech pacientů bylo provedeno MR vyšetření v T2 a DWI (Diffusion Weighted Imaging) vážených obrazech, pacienti s postischemickým defektem zasahujícím do oblastí zájmu (viz níže) nebo pacienti s čerstvým nebo subakutním ischemickým infarktem byli z dalšího vyšetřování vyřazeni. U všech pacientů bylo provedeno neurologické vyšetření a klinický stav byl hodnocen pomocí modifikované Rankinovy škály. Studie byla schválena etickou komisí, všichni pacienti podepsali po náležitém poučení písemný informovaný souhlas.

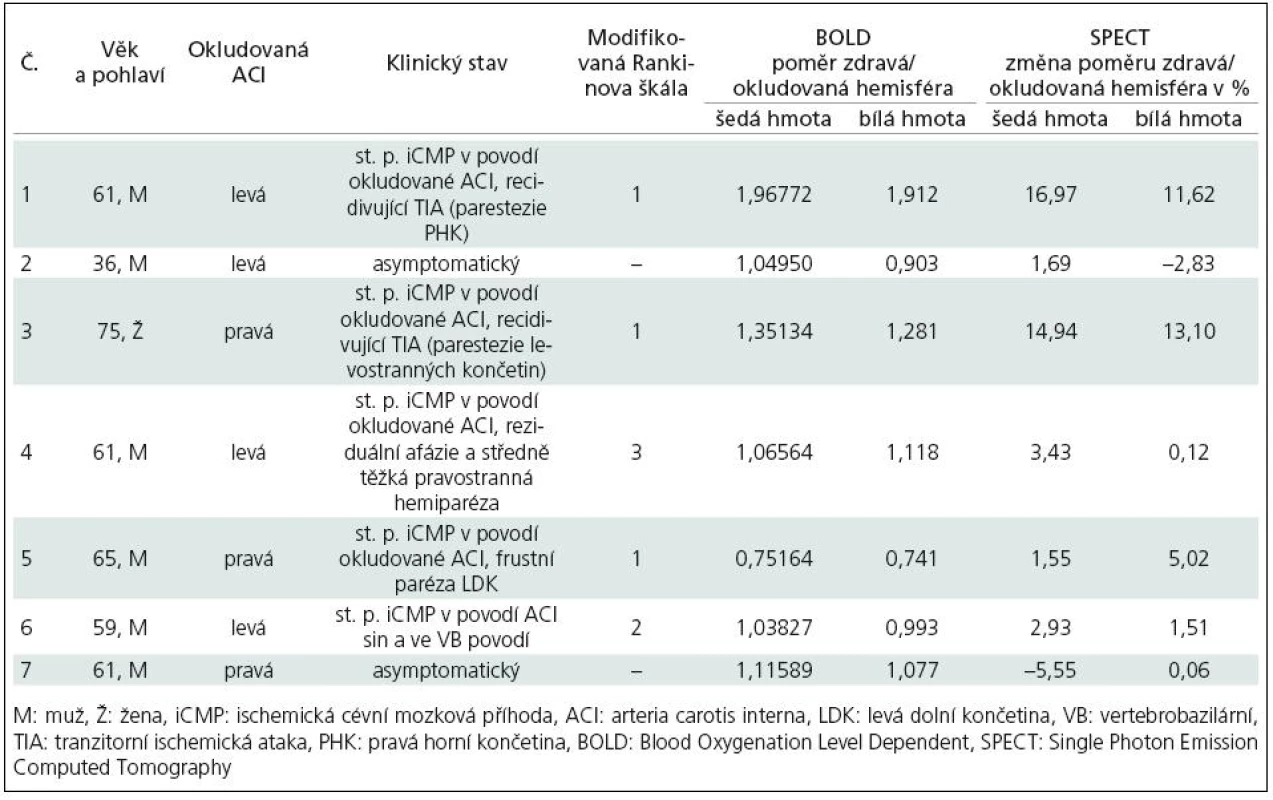

Tab. 1. Přehled pacientů a výsledků obou metod.
Přehled pacientů a výsledků obou metod.

Aplikace vazodilatační inhalační směsi

Při vyšetření MR byla inhalovaná směs (21 % O2, 5% CO2 a 74% N2) aplikována maskou s jednoduchým výdechovým ventilem. K systému byl připojen rezervoár o velikosti 20 l, který byl naplněn směsí před vlastním vyšetřením pro případ nedostatečného přívodu z nádoby. Na přívodné koleno ventilu byla vedena směs z tlakové lahve, výdechový ventil odváděl vydechovanou směs do okolí. Pacient inhaloval vazodilatační směs 3 min před počátkem vyšetření a pak během akvizice MR dat v délce trvání 6 min 53 s. Při vyšetření SPECT pak byla stejná směs aplikována 3 min před podáním radionuklidu a 5 min po něm. U žádného z vyšetřovaných pacientů nedošlo během provedených vyšetření ke komplikacím.

MR

Vyšetření MR bylo provedeno přístrojem Symphony 1.5T (Siemens, Erlangen, Německo) s čtyřkanálovou hlavovou cívkou. Pro analýzu BOLD efektu byla získána T2* vážená sekvence (TR 3 700 ms, TE 20 ms, flip angle 90°, matrix 384 × 384, velikost voxelu 3 × 3 × 3 mm, 100 akvizicí) nejprve v klidu a poté při inhalaci výše uvedené směsi. Zpracování získaných obrazů bylo uskutečněno pomocí aplikace Statistic Parametric Mapping (SPM5, http://www.fil.ion.ucl.ac.uk/spm/). U získaných dat byla provedena poziční korekce, normalizace do jednotného prostoru šablony ICBM (International Consortium for Brain Mapping) obsažené v balíku SPM5 a prostorové vyhlazení Gaussovým filtrem s mezní frekvencí 6mm (parametr FWHM, Full Width at Half Maximum). Intenzity jednotlivých voxelů pak byly ve dvou skupinách akvizic porovnány a byla určena statistická významnost rozdílu mezi klidovými akvizicemi (n = 100) a akvizicemi při inhalaci 5% CO2 (n = 100) pro každý voxel pomocí Mann‑Whitneyho U testu. Výsledné hodnoty U byly zaznamenány ve stejné prostorové konfiguraci jako původní obraz. Výsledkem je tedy mapa U hodnot příslušných k jednotlivým voxelům, jež byla zobrazena v arbitrární barevné škále. Pro statistickou analýzu byly pro každou hemisféru vyznačeny dvě oblasti zájmu (ROI, Region Of Interest), z nichž jedna byla umístěna v šedé hmotě v povodí arteria cerebri media (velikost 1 874 voxelů) dané hemisféry a druhá v supraventrikulární bílé hmotě (1 320 voxelů; obr. 1). Vzhledem k normalizaci obrazů do společného prostoru bylo možné použít automatickou analýzu a stejný tvar použitých ROI u všech vyšetřovaných pacientů. Pro každého pacienta pak byly spočteny poměry zdravá/okludovaná strana průměrných U hodnot v daných ROI pro šedou a bílou hmotu.

ROI (Region Of Interest) použité k analýze u všech provedených skenů, zobrazena pouze jedna vrstva, ROI byly definovány v podobném tvaru ve čtyřech vrstvách.
Obr. 1. ROI (Region Of Interest) použité k analýze u všech provedených skenů, zobrazena pouze jedna vrstva, ROI byly definovány v podobném tvaru ve čtyřech vrstvách.

SPECT

Vyšetření SPECT bylo provedeno pomocí dvouhlavé gamakamery Mediso-Spirit DHV (Mediso, Budapešť, Maďarsko) po aplikaci 99mTc-HMPAO v dávce 880 MBq (fan-beam kolimátor, matrix 2,65 × 2,65 × 2,65 mm, 128 snímků, 32 min akvizice). Stejné vyšetření pak bylo zopakováno za 24 hod po inhalaci 5% CO2. Data byla zpracována pomocí software Interview XP (Mediso, Budapešť, Maďarsko), výsledné obrazy obou vyšetření pak byly normalizovány do stejného prostoru jako obrazy MR pomocí SPM5. Po tomto kroku bylo možné použít totožné ROI jako v případě MR k porovnání interhemisferálních rozdílů v klidovém stavu a po vazodilatačním stimulu. Pro šedou i bílou hmotu byl vypočten interhemisferický poměr z průměrných hodnot v daných ROI (IH-poměr = průměrná hodnota voxelu v ROI na zdravé straně/průměrná hodnota voxelu v ROI na okludované straně), změna interhemisferického poměru po inhalaci vazodilatační směsi pak byla vyjádřena procentuálně (procentuální změna = 100× (IH-poměrzátěž – IH-poměrklid)/IH-poměrklid). Tento parametr byl zvolen pro porovnání s MR vyšetřením, neboť hodnoty získané hodnocením BOLD-senzitivních skenů nejsou odrazem dvou stavů perfuze jako např. SPECT, ale přímo změny průtoku po uměle navozené vazodilataci.

Výsledky

Souhrn informací o vyšetřovaných pacientech a výsledků vyšetření je obsažen v tab. 1.

Pro porovnání výsledků získaných pomocí testované metody využívající BOLD efektu s vyšetřením SPECT byl použit výpočet Pearsonova korelačního koeficientu s určením statistické signifikance. Při porovnání výsledků z ROI v šedé hmotě (n = 7) byl korelační koeficient r = 0,77; výsledek byl hraničně statisticky signifikantní s p = 0,043. Pro bílou hmotu (n = 7) byla nalezena hodnota 0,653; výsledek však nebyl signifikantní (p = 0,112). Vzhledem k tomu, že pro jednotlivá ROI v bílé i šedé hmotě byly výpočty prováděny samostatně, byl vypočten i korelační koeficient pro celou skupinu ROI (n = 14); r = 0,716 se statistickou signifikancí p = 0,004. Barevné mapy U hodnot získané v našem souboru dokládají i vizuálně dobrou kongruenci mezi oběma typy vyšetření (obr. 2).

Horní řada: U mapy získané analýzou BOLD sérií. Prostřední řada: SPECT – klidový sken. Dolní řada: SPECT – sken po vazodilatačním stimulu.
Sloupec 1: pacientka č. 3, výpad viditelný v BOLD obraze v oblasti, kde došlo po zátěži ke snížení intenzity ve SPECT vyšetření; sloupec 2: pacient č. 1, podobný nález; sloupec 3: pacient č. 4, poměrně dobrá reaktivita v BOLD vyšetření, v SPECT se rozsah ložiskového výpadu nemění, ROI analýza SPECT skenů při porovnání s kontralaterální hemisférou neprokazuje výraznou změnu; sloupec 4: pacient č. 7, symetrický nález v obrazech BOLD i SPECT. Použitý rozsah barevné škály je arbitrární a liší se mezi jednotlivými
obrazy.
Obr. 2. Horní řada: U mapy získané analýzou BOLD sérií. Prostřední řada: SPECT – klidový sken. Dolní řada: SPECT – sken po vazodilatačním stimulu. Sloupec 1: pacientka č. 3, výpad viditelný v BOLD obraze v oblasti, kde došlo po zátěži ke snížení intenzity ve SPECT vyšetření; sloupec 2: pacient č. 1, podobný nález; sloupec 3: pacient č. 4, poměrně dobrá reaktivita v BOLD vyšetření, v SPECT se rozsah ložiskového výpadu nemění, ROI analýza SPECT skenů při porovnání s kontralaterální hemisférou neprokazuje výraznou změnu; sloupec 4: pacient č. 7, symetrický nález v obrazech BOLD i SPECT. Použitý rozsah barevné škály je arbitrární a liší se mezi jednotlivými obrazy.

Diskuze

Uvedené výsledky prokazují proveditelnost vyšetření CVRC pomocí BOLD efektu i při použití jednoduchých, klinicky nenáročných postupů. Zároveň ukazují i na dobrou korelaci získaných výsledků se standardně používaným vyšetřením SPECT. Výše citované práce autorů Mandella et al [3] i jiné práce [5] využívají komplikovaných MR kompatibilních ventilačních přístrojů, pomocí nichž lze pak detekovat závislost změny T2* váženého signálu v závislosti na změně PetCO2. Takto komplikované vyšetření je ovšem v běžné klinické praxi těžko proveditelné, přestože jistě může přinést mnoho experimentálně zajímavých dat. Námi zvolený postup uplatňuje jednodušší princip porovnání dvou stavů – stavu před aplikací vazodilatačního stimulu a stavu po ustavení hyperkapnie. Pokud jde o techniku podání vazodilatačního stimulu, směsi o podobných koncentracích CO2 (6–7 %) byly používány v zahraničních studiích [6,7], na našem pracovišti je výše uvedená směs používána pro vyšetřování CVRC již tradičně. Dle dostupných literárních údajů je rovnovážného stavu v mozkové tkáni dosaženo za 1–2 min [8], použitá doba inhalace směsi tedy představuje dostatečnou rezervu. Metoda inhalace směsi bez monitorování PetCO2 („bolus“ CO2) a jednoduché porovnání dvou stavů (klid-vazodilatace) byla zvolena v zájmu zachování co nejjednoduššího postupu vyšetření. V principu jde o stejný postup jako u podání jednorázové dávky acetazolamidu.

Pro každý z těchto stavů bylo získáno 100 T2* vážených akvizic. Dle principů popsaných ve výše zmiňované literatuře by ve fázi po aplikaci vazodilatačního stimulu mělo dojít v oblastech se zachovalou cere­brovaskulární rezervní kapacitou k vzestupu T2* intenzity [7], v oblastech s vyčerpanou cerebrovaskulární reaktivitou by pak mělo dojít k nevýznamné změně nebo k jejímu poklesu [9]. Abychom porovnali tyto očekávané změny, byly vytvořeny histogramy četností T2* intenzit v získaných zdrojových obrazech (2 × 100 akvizic) v oblastech normální reaktivity na zdravé straně a v oblastech s vyčerpanou cerebrovaskulární rezervou. Graf 1 zobrazuje tyto histogramy vytvořené z četností ve čtyřech voxelech s relativně homogenním výsledkem na U mapách u vyšetřované pacientky č. 3 v tab. 1. Tyto histogramy prokázaly očekávané změny v T2* intenzitě a spolu s výše uvedenými výsledky tedy potvrzují fyziologickou správnost námi popsané metody.

Horní část: histogram intenzit T2* vážených obrazů v oblasti zachované reaktivity dle SPECT – dochází k posunu spektra k vyšším hodnotám. Dolní část: oblast snížení CVRC – bez posunu spektra.
Graf 1. Horní část: histogram intenzit T2* vážených obrazů v oblasti zachované reaktivity dle SPECT – dochází k posunu spektra k vyšším hodnotám. Dolní část: oblast snížení CVRC – bez posunu spektra.

Závěr

Zobrazení změn regionálního mozkového průtoku pomocí T2* vážených obrazů za využití BOLD efektu je možné použít při vyšetření cerebrovaskulární rezervní kapacity u pacientů s okluzí vnitřní karotidy vzhledem k zatím nedostatečnému literárnímu popisu prozatím jako zajímavou a slibnou doplňkovou metodu.

Podpořeno grantem IGA MZČR NR 8849-4/2006

MUDr. Amír Zolal
Neurochirurgická klinika
Masarykova nemocnice
Sociální péče 12A
401 13 Ústí nad Labem-Bukov
e-mail: amir.zolal@mnul.cz


Zdroje

1. Herzig R, Hlustik P, Skolo udik D, Sanak D, Vlachova I,Herman M et al. Assessment of the cerebral vasomotor re activity in internal carotid artery occlusi on using a transcrani al Doppler sonography and functi onal MRI. J Ne uro imaging 2008; 18(1): 38– 45.

2. Knop J, Thi e A, Fuchs C, Si epmann G, Ze umer H. 99mTc- HMPAO- SPECT with acetazolamide challenge to detect hemodynamic compromise in occlusive cerebrovascular dise ase. Stroke 1992; 23(12): 1733– 1742.

3. Mandell DM, Han JS, Po ublanc J, Crawley AP, Stains­by JA, Fisher JA et al. Mapping cerebrovascular re activity using blo od oxygen level- dependent MRI in Pati ents with arteri al steno‑occlusive dise ase: comparison with arteri al spin labeling MRI. Stroke 2008; 39(7): 2021– 2028.

4. Derdeyn CP, Grubb RL Jr, Powers WJ. Indicati ons for cerebral revascularizati on for pati ents with atherosclerotic carotid occlusi on. Skull Base 2005; 15(1): 7– 14.

5. Ziyeh S, Rick J, Reinhard M, Hetzel A, Mader I, Speck O.Blo od oxygen level- dependent MRI of cerebral CO2 re activity in severe carotid stenosis and occlusi on. Stroke 2005; 36(4): 751– 756.

6. Lythgoe DJ, Willi ams SC, Cullinane M, Markus HS. Mapping of cerebrovascular re activity using BOLD magnetic resonance imaging. Magn Reson Imaging 1999; 17(4): 495– 502.

7. van der Zande FH, Hofman PA, Backes WH. Mapping hypercapni a‑induced cerebrovascular re activity using BOLD MRI. Ne uroradi ology 2005; 47(2): 114– 120.

8. Podreka I, Suess E, Goldenberg G, Steiner M, Brücke T, Müller C et al. Initi al experi ence with techneti um- 99m HM- PAO brain SPECT. J Nucl Med 1987; 28(11): 1657– 1666.

9. Shiino A, Morita Y, Tsuji A, Maeda K, Ito R, Furukawa A et al. Estimati on of cerebral perfusi on reserve by blo od oxygenati on level- dependent imaging: comparison with single‑photon emissi on computed tomography. J Cereb Blo od Flow Metab 2003; 23(1): 121– 135.
