Přítomnost tzv. typických MR nálezů u multisystémové atrofie a progresivní supranukleární paralýzy – retrospektivní pilotní studie


The Occurrence of “Typical” MRI Findings in Progressive Supra­­nuclear Palsy and Multiple System Atrophy – a Retrospective Pilot Study

Objectives:
Conventional MRI findings are usually normal in patients with Parkinson’s di­sease, whereas they are believed to reveal characteristic abnormalities in patients with other parkinsonian syndromes. This difference provides a potential for using objective neuroradiological criteria in differential diagnosis.

Methods:
In this pilot study, MRI examinations of the brain were retrospectively assessed in 10 patients (7 females, 3 males: aged 59-71, mean 65 ± 4.2 years) suffering from PSP (6 patients) and MSA (4 patients), confirmed through clinical, laboratory, electrophysiological and CSF findings. The areas of midbrain tegmentum and pons were inspected with particular attention and the following “typical” MRI signs were sought: “morning glory” sign, “hot cross bun” sign, “panda face” sign and “standing penguin silhouette“ sign, as well as hypo- or hyperintensities in the posterolateral putamen (in T2 and FLAIR images).

Results:
In all the patients with PSP, the “standing penguin silhouette” appeared, while the “morning glory” sign was observed in only one patient with PSP. In contrast, all patients with MSA had hypo- and hyperintensities in the posterolateral putamen in T2 and FLAIR scans. The “hot cross bun” sign was found in one patient. ­

Conclusion:
We confirmed the presence of midbrain atrophy as a typical neuro-imaging feature (“standing penguin silhouette”) in PSP. The “standing penguin silhouette” appears to be more sensitive than the “morning glory” sign. Patients with MSA manifested signal changes in the posterolateral putamen in T2 and FLAIR images instead.

Key words:
magnetic resonance imaging – parkinsonian syndromes – multiple system atrophy – progressive supranuclear palsy


Autoři: Z. Grambalová;  P. Hluštík;  M. Heřman;  P. Kaňovský
Působiště autorů: Centrum pro diagnostiku a léčbu neurodegenerativních onemoc­nění, Neurologická klinika LF UP a FN ­Olomouc
Vyšlo v časopise: Cesk Slov Neurol N 2010; 73/106(5): 538-541
Kategorie: Krátké sdělení

Souhrn

Cíle:
Parkinsonské syndromy jsou řazeny do širšího okruhu neurodegenerativních onemocnění a vzhledem k jejich neustále se zvyšující incidenci v naší populaci vzrůstá důležitost jejich správné diagnostiky a léčby. S přihlédnutím k novějším morfologickým nálezům u parkinsonských syndromů se vyšetření magnetickou rezonancí nabízí jako vhodná pomocná metoda v diferenciální diagnostice uvedených klinických syndromů.

Metody:
V naší pilotní studii byly retrospektivně zhodnoceny MR nálezy 10 pacientů (sedm žen a tři muži, ve věku 59–71, průměr 65 ± 4 roky) s diagnostikovanou progresivní supranukleární paralýzou (6) a multisystémovou atrofií (4). Diagnóza byla stanovena na podkladě klinických nálezů a validovaných diagnostických kritérií pro PSP [1] a MSA [2]. Na MR snímcích (T 2 vážených sekvencích a FLAIR sekvencích přístroje Magnetom Avanto 1,5 T Siemens) jsme se zaměřovali na hodnocení tegmenta mezencefala a pontu. (Nepoužívali jsme zobrazení T2*.)

Výsledky:
Hledali jsme tzv. typické nálezy publikované v posledních letech v neuroradiologickém písemnictví: „morning glory sign“, „standing penguin silhouette“, „hot cross bun sign“, „panda bear face“ a taktéž hypo- nebo hyperintenzity v posterolaterální části putamen.

Závěr:
U všech pacientů (6) s diagnózou progresivní supranukleární paralýzy (PSP) jsme popsali „standing penguin silhouette“ a jen u jednoho „morning glory sign“, u třech pacientů s multisystémovou atrofií (MSA-P) jsme popsali hypo- a hyperintenzity v bazálních gangliích a u jednoho „hot cross bun sign“. Konvenční MR se tedy jeví být užitečnou neinvazivní pomocnou metodou v diferenciální diagnostice parkinsonských syndromů.

Klíčová slova:
magnetická rezonance – parkinsonské syndromy – multisystémová atrofie – progresivní supranukleární paralýza

Úvod

Do nedávné doby se neurodegenerativní onemocnění jevila jako nesourodá skupina, která byla obtížně zařaditelná. Inten­zivní výzkum patologických mecha­nizmů na molekulární úrovni umožnil vytvořit novou klasifikaci těchto heterogenních onemocnění podle převažující etiopatogeneze. Za hlavní etiopatogenetické mechanizmy jsou v současné době považovány apoptóza, působení volných kyslíkových radikálů a genetická vazba. Mezi charakteristické důsledky zmíněných mechanizmů patří zánik celých neuronálních populací, progredientní a prolongovaný průběh.

Parkinsonova nemoc je nejčastější neurodegenerativní onemocnění charakterizované parkinsonským syndromem. Atypické parkinsonské syndromy (např. progresivní supranukleární paralýza, multisystémová atrofie či kortikobazální degenerace) se projevují kromě parkinsonského syndromu ještě další neurologickou symptomatikou. Pečlivá a přesná diagnostika těchto syndromů je výzvou pro každého neurologa. Zejména v časných stadiích onemocnění nese odlišení Parkinsonovy nemoci od atypických parkinsonských syndromů a stanovení příslušného fenotypu s sebou vysoké riziko chybné diagnózy. Právě časná dife­renciální diagnostika mezi Parkinsonovou nemocí a atypickými parkinsonskými syndromy je rozhodující pro prognózu a volbu léčebné strategie [3]. Vyšetřovací metody užívané v neuroradio­logii se řadí mezi metody pomocné, jejich význam spočívá ve sledování morfologických změn nervové soustavy v čase. Cílem předkládaného článku je podat přehled o výskytu „typických“ morfologických nálezů u patrně nejčastěji se vyskytujících atypických parkinsonských syndromů: multisystémové atrofie a progresivní supranukleární paralýzy.

MSA je sporadické neurodegenerativní onemocnění se začátkem v dospělosti charakterizované variabilní kombinací dominantního parkinsonského (MSA-P) nebo mozečkového (MSA-C) syndromu, event. dominantními autonomními poruchami (dříve Shy-Dragerův syndrom). Typická je rychlá progrese onemocnění, symetrický nástup parkinsonských příznaků, polyneuropatie a chybění klidového třesu. Dále bývá výrazná ortostatická hypotenze a apnoický syndrom.

PSP (progresivní supranukleární paralýza, nemoc Steele-Richardson-Olszewski) je charakterizována parkinsonským syndromem, parézou sdruženého vertikálního pohledu zejména směrem dolů, časnou poruchou stoje a chůze, dystonií a postupně se rozvíjející demencí. Začátek je ve středním a vyšším věku a typická je rychlá progrese onemocnění.

Soubor a metodika

V našich podmínkách byly retrospektivně hodnoceny nálezy na konvenčním MR zobrazení u celkem 10 pacientů (sedm žen a tři muži) – šest s diagnózou PSP a čtyři s diagnózou MSA (typu MSA-C jeden pacient a MSA-P tři pacienti). Diagnóza byla stanovena na základě klinického nálezu, průběhu onemocnění a validovaných ­diagnostických kritérií [9,10]. Průměrné trvání nemoci bylo 2,5 roku. Věk pacientů byl 59–71 let, průměrný věk 65 ± 4 roky. Všichni pacienti byli vyšetřováni na přístroji Magnetom Avanto 1,5 Tesla Siemens a hodnoceny byly T2 vážené sekvence (nebyly hodnoceny T2*) a FLAIR sekvence s transverzálními a sagitálními řezy. Na MR snímcích (T2 vážených sekvencích a FLAIR sekvencích) jsme se zaměřovali na hodnocení tegmenta a tecta mezencefala a pontu, pátrali jsme po „typických“ nálezech: morning glory sign, standing penguin silhouette, hot cross bun sign a taktéž hypo- nebo hyperintenzity v posterolaterální části putamen. Hodnocení bylo prováděno paralelně neuroradiologem a neurologem, zaslepenými ke klinické diagnóze pacienta. Výsledky obou hodnocení potom byly navzájem srovnány.

Výsledky

Výsledky jsou uspořádány v tab. 1.

Tab. 1. Výsledky.
Výsledky.

Tab. 2. Diagnostická kritéria PSP dle Golbe et al [1].
Diagnostická kritéria PSP dle Golbe et al [1].

Tab. 3. Diagnostická kritéria MSA dle Gilman et al [2].
Diagnostická kritéria MSA dle Gilman et al [2].

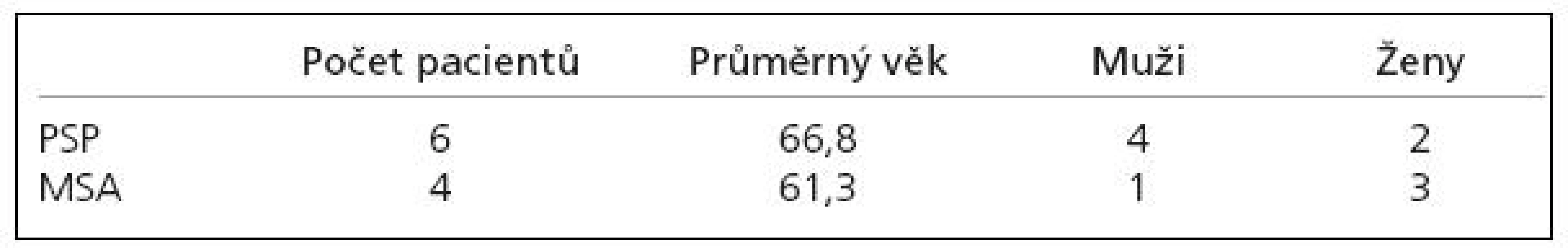

Tab. 4. Demografie.
Demografie.

Všichni pacienti byli vyšetřeni v období od jednoho roku do dvou let trvání onemocnění (tj. od stanovení diagnózy). U všech šesti pacientů s diagnózou progresivní supranukleární paralýzy (PSP) jsme popsali „standing penguin silhouette“ a jen u jednoho „morning glory sign“. U třech pacientů s multisystémovou atrofií (podtyp MSA-P) jsme popsali hypo- a hyperintenzity v bazálních gangliích a u jednoho (MSA-C) „hot cross bun sign“. V naší studii jsme potvrdili výskyt atrofie kmene u PSP („standing penguin silhouette“).

„Standing penguin silhouette“ se jeví jako více senzitivní oproti „morning glory sign“. U pacientů s MSA nálezy na MR odpovídaly klinické diagnóze.

Diskuze

Rutinní používání MR zobrazení přispělo k diagnostice neurodegenerativních onemocnění.

Konvenční MR zobrazení je spolehlivá metoda pro odlišení sekundárních symptomatických parkinsonských syndromů. Nicméně se nejeví dostatečně senzitivní pro diferenciální diagnostiku atypických parkinsonských syndromů zejména v časných stadiích onemocnění, kdy nemusí zachytit žádnou abnormalitu. Naneštěstí se většina zmíněných znaků objevuje právě relativně pozdě v průběhu nemoci. „Hummingbird sign“ nebo „standing penguin silhouette“ reprezentují fokální atrofii ­rostro-dorzální části tegmenta a tecta mezencefala, kde je soustředěno centrum pro vertikální pohyby očí.

V případě MSA může MR diagnosticky pomoci pro popisované putaminální atrofie, cerebelární atrofie, atrofie mozkového kmene, putaminální hypo- a hyperintenzity, zúžení pars compacta substantia nigra a křížovou hyperintenzitu pontu – tzv. hot cross bun sign (obr. 1). Tento znak není známkou časné nemoci. Je popisován u mozečkové varianty MSA (MSA-C). Skupina japonských autorů sledovala 43letého pacienta s dysartrií, ataxií a parkinsonským syndromem, jež byl posléze diagnostikován jako MSA-C, a který zemřel ve 49 letech na pneumonii. Postmortálně vyšetřili MR, kde na T2 vážených sekvencích popsali „hot cross bun sign“ a v téže lokalitě udělali histologický řez, kde popsali ztrátu neuronů a myelinizovaných vláken na bázi pontu a dále ­gliózu v retikulární formaci, pontocerebelárních vláknech mezi lemniscus ­medialis a pyramidovou dráhou a v křížících se pontocerebelárních vláknech [4]. Nicoletti et al měřili šíři středního mozečkového pedunklu na T1 vážených sekvencích u 16 ­pacientů s MSA a 26 pacientů s IPD, s průměrným trváním nemoci 5–6 let, byli schopni kompletně rozlišit IPD od MSA. Putaminální hyperintenzity popsali u šesti ­pacientů s MSA, ale u žádného ­pacienta s IPD a „hot cross bun sign“ popsali u osmi pacientů s MSA [5].

Hot cross bun sign („velikonoční jidášek“).
Šipky (horizontální a vertikální) ukazují atrofii pontu a mozečku.
Obr. 1. Hot cross bun sign („velikonoční jidášek“). Šipky (horizontální a vertikální) ukazují atrofii pontu a mozečku.

V poslední době bylo uváděno jako vodítko v diagnostice PSP měření středního mozku k rozlišení od MSA a IPD. Adachi et al nalezli atrofii středního mozku u čtyř z pěti pacientů s PSP (s parkinsonským syndromem a vertikální parézou pohledu). Tato atrofie byla charakterizována konkavitou laterální hrany tegmenta mezencefala a nazvali ji „morning glory sign“, protože tvarem připomínala obrázek svlačce (obr. 2) [6].

Morning glory sign (příznak svlačce).
Šipky ukazují na konkavitu (atrofii ) tegmenta.
Obr. 2. Morning glory sign (příznak svlačce). Šipky ukazují na konkavitu (atrofii ) tegmenta.

Poslední studie dokazují na dvoudimenzionálních planimetrických měřeních mozkového kmene odlišení PSP od ostatních parkinsonských syndromů v průběhu života. Atrofie středního mozku je dobře známý rys u pacientů s PSP, který byl již zjištěn v mnoha neuropatologických a neurozobrazovacích studiích [7,8].

Oba et al vyšetřili pacienty s IPD, PSP a MSA s relativně dlouhým trváním onemocnění a měřili objem středního mozku na sagitálním řezu (MR) u 21 pacientů s diagnózou PSP, u 23 pacientů s diagnózou IPD, u 25 pacientů s diagnózou MSA-P a u 31 kontrol. Prokázali, že průměrná area středního mozku u PSP je výrazně menší než u ostatních sekundárních parkinsonských syndromů a zdravých kontrol. Tím oddělili PSP od jiných sekundárních parkinsonských syndromů [9]. Kombinace s relativně morfo­logicky zachovalým pontem a těžkou atrofií středního mezencefala u PSP vedla ke specifickému nálezu, jež autoři nazvali „standing penguin silhouette sign“, nebo „humming­bird sign“ (v závislosti na fantazii hodnotitele) (obr. 3, 4) [10,11].

Hummingbird sign (příznak kolibříka).
Obr. 3. Hummingbird sign (příznak kolibříka).

Standing penguin silhouette (příznak stojící tučňáka).
Šipky ukazují opět na fokální atrofii tegmenta.
Obr. 4. Standing penguin silhouette (příznak stojící tučňáka). Šipky ukazují opět na fokální atrofii tegmenta.

U všech našich hodnocených pacientů s diagnózou PSP jsme prokázali tuto těžkou atrofii mezencefala „standing penguin silhouette“. Výsledky naznačují větší senzitivitu oproti „morning glory sign“, což zdůrazňuje prospěšnost hodnocení midsagitálních řezů oproti řezům axiálním. Do budoucna máme v plánu další sledování postupně stále většího souboru pacientů trpících těmito relativně vzácnými onemocněními a v neposlední řadě i provádění ­klinicko-neuropatologických korelací.

MUDr. Zuzana Grambalová
Neurologická klinika LF UP a FN Olomouc
I. P. Pavlova 6
775 20 Olomouc
e-mail: ­zuzana.­grambalova­@­seznam.cz

Přijato k recenzi: 30. 10. 2009
Přijato do tisku: 10. 5. 2010


Zdroje

1. Golbe LI, Davis PH, Schoenberg BS, Duvoisin RC. Prevalence and natural history of progressive supranuclear palsy. Neurology 1988; 38(7): 1031–1034.

2. Gilman S, Low PA, Quinn N, Albanese A, Ben-Shlomo Y, Fowler CJ et al. Consensus statement on the diagnosis of multiple system atrophy. J Auton Nerv Syst 1998; 74(2–3): 189–192.

3. Seppi K. MRI for the differential diagnosis of neurodegenerative parkinsonism in clinical practise. Parkinsonism Rela Disord 2007; 13 (Suppl 3): S400–S405.

4. Takao M, Kadowaki T, Tomita Y, Yoshida Y, Mihara B. “Hot-cross bun sign” of multiple system atrophy. Intern Med 2007; 46(22): 1883.

5. Nicoletti G, Fera F, Condino F. Brain magnetic resonance imaging in multiple-system atrophy and Parkinson disease. Arch Neurol 2002; 59: 835–842.

6. Adachi M, Kawanami T, Ohshima H, Sugai Y, Hosoya T. Morning glory sign: a particular MR finding in progressive supranuclear palsy. Magn Reson Med Sci 2004; 3(3): 125–132.

7. Steele JC, Richardson JC, Olszewski J. Progressive supranuclear palsy. A heterogeneous degeneration involving the brain stem, basal ganglia and cere­bellum with vertical gaze and pseudobulbar palsy, nuchal dystonia and dementia. Arch Neurol 1964; 10: 333–359.

8. Warmuth-Metz M, Naumann M, Csoti I, Solymosi L. Measurement of the midbrain diameter on routine magnetic resonance imaging: a simple and accurate method of differentiating between Parkinson disease and progressive supranuclear palsy. Arch Neurol 2001; 58(7): 1076–1079.

9. Oba H, Yagishita A, Terada H, Barkovich AJ, Kutomi K, Yamauchi T et al. New and reliable MRI diagnosis for progressive supranuclear palsy. Neurology 2005; 64(12): 2050–2055.

10. Gröschel K, Kastrup A, Litvan I, Schulz J. Penguins and hummingbirds: midbrain atrophy in progressive supranuclear palsy. Neurology 2006; 66(6): ­949–950.

11. Kato N, Arai K, Hattori T. Study of the rostral midbrain atrophy in progressive supranuclear palsy. J Neurol Sci 2003; 210(1–2): 57–60.
